低压柜锁闭系统方案三

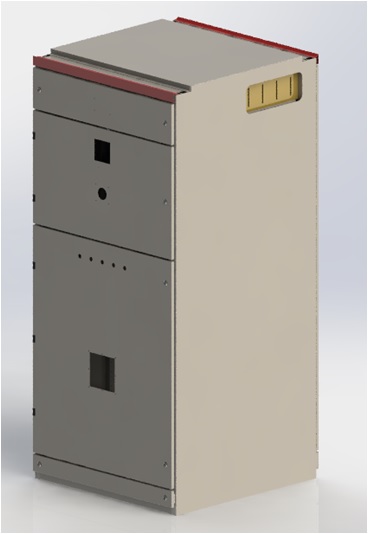

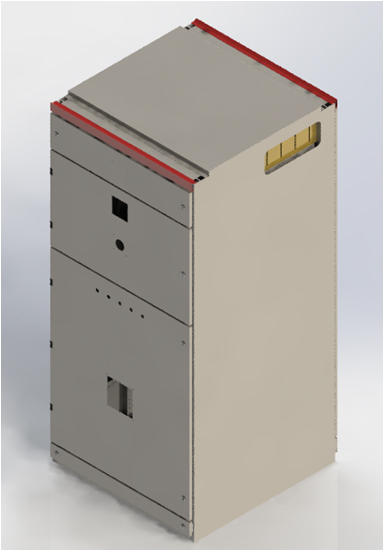

◆低压柜特点介绍


▲低压柜整体框架采用角铁组合而成,方便组装与制作

▲采用多个区域模式,方便不同功能模块集中管理

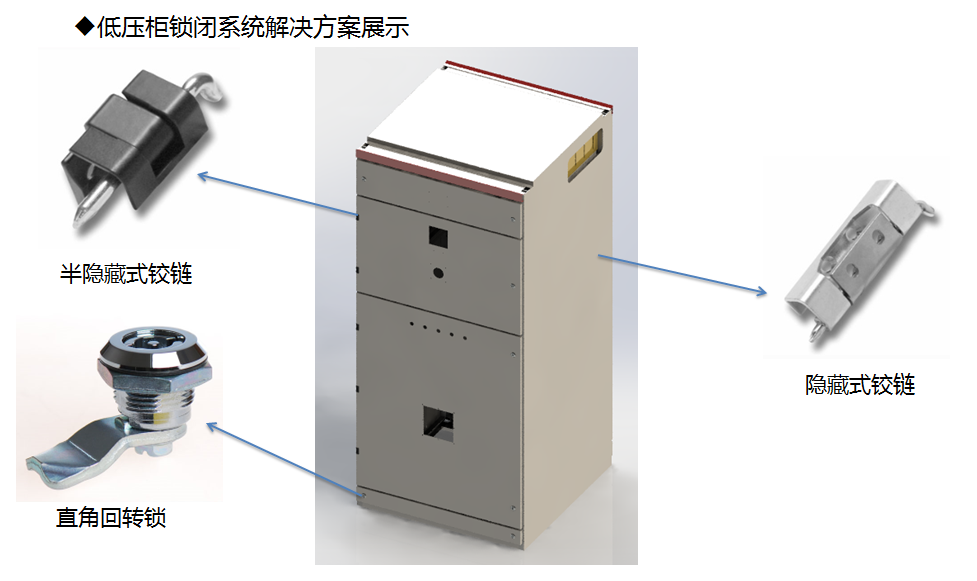

◆低压柜锁闭系统解决方案展示



◆锁闭系统产品介绍


名称:半隐藏式铰链
▲产品介绍:
半隐藏式铰链门折边高度为25mm,用于单个机柜,外装
铰链左右门通用,在客户批量采购可减少零件种类,降低库存压力,左右门只需要订购一种型号

开启角度为180°,用于外装门结构,可将门完全打开

可根据客户要求从内用M6螺纹柱固定或用φ6.4mm沉头孔从外固定












◆锁闭系统产品介绍


▲名称:排片直角回转锁
▲产品介绍:
★直角回转锁由锁壳、锁芯和锁舌三个基本组件组成,客户可以选择不同的锁壳、锁芯、锁舌进行积木式组装来满足需求;

★直角回转锁采用工具锁芯,开启与关闭锁具都极方便,有利于用户频繁的开启关闭锁具;

★一把工具钥匙就能开启或关闭安装了同一类型锁芯的直角回转锁,即节省成本又方便用户管理;

★安装简单,只需将装配好的直角回转锁穿过开口内拧紧螺母,即可完成安装,提高用户的柜体组装效率;

★可装配橡胶平垫与O形圈,提高锁具的防水防尘能力到IP65等级,增强用户柜体的防水性能;

★直角回转锁价格便宜,性价比高;











◆锁闭系统产品介绍


▲名称:隐藏式铰链
▲产品介绍:
★门折边25mm,大部分标准机柜都采用类似高度,可选的通用零配件较为丰富

★开启角度为120°,对于有抽出模块的机柜不易产生干涉

★铰链板材厚度3mm,更适合用于外装的重型钣金门使用

★铰链左右门通用,在客户批量采购可减少零件种类,降低库存压力,左右门只需要订购一种型号



















◆低压柜锁闭系统特点介绍


▲所有锁具都为同一种工具锁芯的锁,,客户只要使用同一种钥匙就可打开,方便管理
▲采用隐藏式及半隐藏式铰链,开启角度可达到180度

▲全部使用直角回转锁,价格便宜,性价比高








  2266    |      0    |      0
项目相关
产品适用
选型难易



评论

暂无评论
下载模型
产品名称 系列号 物料号
半隐藏式铰链 Pr05 180度 4-170 212-9013.00-00000
直角回转锁 Pr20.1 L18 1-100 200-9001.00-00000
工具锁芯 开孔尺寸20.1mm 1-101 200-9108.00-00000
锁舌 L35/45 1-102 200-0428.00-00000
隐藏式铰链 Pr03 120度 4-124 243-9102.00-00000
