数显计量泵设备案例

一、 产品介绍

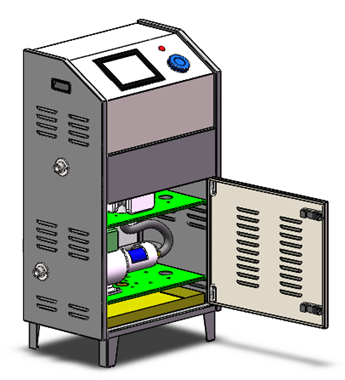

◆产品展示

▲该设备为数显计量泵产品,设备主要应用于生产线的液体输送以及计量工序,全自动运行,过程无需人工操作,稳定可靠,机顶的数显屏幕信息丰富,人机界面操作简洁,并设有外置的流量调节旋钮,可直接根据需求进行修改,确保设备在使用时能够灵活调整。


















◆特点介绍

▲设备外观紧凑,操作简单使用方便,适应各种液体输送产线环境使用,主要应用于食品、医药、化工等产品生产环节;
▲设备主要分为四大部分,首先是上端的电子配件设备区域,中间为计量阀门机构,下端为泵主体,另外还有整体的机柜壳体;
▲顶部设有电子显示屏,实时显示计量状态,调节旋钮也可直接对设备进行操作,状态提示灯可实时提现设备工作状态;
▲下端的快速检修舱门由压缩锁与铰链固定,方便开启并检修泵体,柜体四周设有空气循环开口,可以为内部设备通风降温;
▲设备背部盖板可完全打开,并设有快速链接件固定,拆卸更加便利,方便检修设备其他机构与配件;












◆规格介

▲名称:数显计量泵
▲尺寸规格 :1105mm×600mm×400mm(高度×宽度×纵深)
▲机柜结构介绍:
壳体主要采用1.2mm钢板制作柜体、带有视窗以及附件;
★利用压缩锁、铰链、隐藏拉手、快装连接件等构成柜体的锁闭系统;
★结构主要分为壳体、电子设备、计量单元、泵主体等区域;

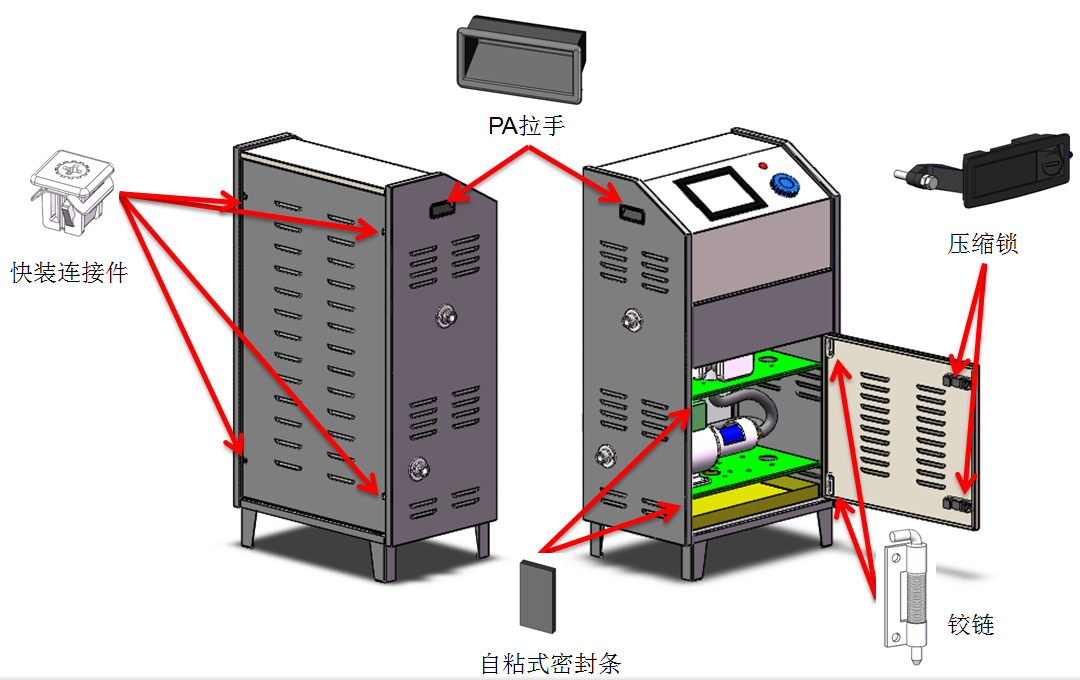

◆锁闭系统解决方案展示




◆锁闭系统产品介绍

▲名称:快装压缩锁
▲产品介绍:
★插夹式压缩锁主要用于钣金柜体,钣金厚度1.4mm-3mm;
★锁体为内嵌式设计,突出钣金外仅为6mm;
★带有排片锁芯,具有一定的防盗功能;
★外部设置有锁芯控制的按钮,按压即可自动弹出开锁;
★内部锁舌带有调节螺丝,锁舌锁紧高度可调;
★此锁为轻型门设计,如电器外罩或空气处理机柜等;
★锁具预装时处于打开状态,推入即可完成安装;
★锁具材质为PA黑色,拥有更好的绝缘性;







◆锁闭系统产品介绍

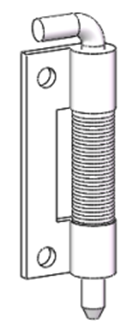

▲名称:隐藏式铰链
▲产品介绍:
★铰链结构简单,使用稳定可靠,占用空间极小;
★用于内装门的隐藏式铰链,销轴装有弹簧可快速拆卸;
★铰链分为左门型和右门型,也可用于加长门型;
★销轴直径φ6mm,焊接或使用螺钉固定;
★铰链材质为普通钢镀锌;












◆锁闭系统产品介

▲名称:自粘密封条
▲产品介绍:
★闭孔发泡密封条,材质为天然橡胶或氯丁橡胶
★单面带胶不可拉伸,可任意剪裁尺寸
★密封条储藏时间6个月
★安装后可减轻撞击力,也能起到防水防尘作用







◆锁闭系统产品介

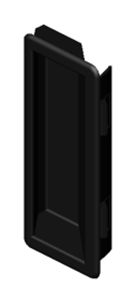

▲名称:拉手

▲产品介绍:
★此款产品为快速安装型拉手,无需安装工具,推入开孔即可固定;
★拉手可以水平或垂直安装应用;
★拉手可安装于0.75mm-2.2mm厚的钣金结构;
★此款拉手在不同的安装厚度使用时有不同的开孔尺寸;
★拉手材质PA黑色;











◆锁闭系统产品介


▲名称:快装连接件
▲产品介绍:
★开孔尺寸为9.5mm,不需要安装工具;
★快装连接件分为两种安装方式,先将连接件推入异形开孔前面板,使连接件的弹片先预安装在前面板,或者直接推入两层方形开孔面板;
★可用于连接门、盖子、机柜模块等;
★连接件滑块有补偿功能,可以消除产品中的间隙,安全可靠耐振动;
★安装多个连接件时可单独开启,不会互相影响;
★安装时间与传统螺钉结构相比缩短90%;
★连接件材质为锌合金镀铬,滑块材质为粉末冶金压铸;







◆锁闭系统产品介


▲压缩锁可快速安装,开启和关闭操作简单,PA材质防腐防锈;
▲隐藏式铰链结构简单稳定坚固,门件焊接强度更高,销轴带自复位,可快速拆装门板;
▲自粘式密封条安装方便快捷,使用稳定可靠,能够有效的起到密封作用,防止震动冲击,占用空间极小,应用广泛;
▲PA拉手为快速安装型拉手,无需安装工具,推入开孔即可固定,特殊的卡紧结构稳定可靠,耐震动;
▲快速连接件可瞬间固定门或盖板,无需使用工具,能够消除零件间的间隙,耐震动,打开时只需旋转一定角度即可自动弹出,并保持在盖板上不脱落,防止丢失;











产品名称 系列号 物料号
压缩锁 6-162 282-9407.00-00000
隐藏式铰链 Pr02 120度 4-392 245-9101.00-00000
矩形密封条 5-125 273-1002.00-00000
拉手 6-1411 213-0703.03-00000
系留紧固件 方9.5 带快速安装装置 1-041.06SL 294-9112.00-00026
