充电桩产品系统解决方案

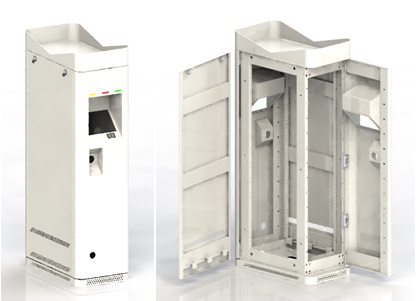

充电桩展示



        充电桩其功能类似于加油站里面的加油机,可以固定在地面或墙壁,安装于公共建筑(公共楼宇、商场、公共停车场等)和居民小区停车场或充电站内,可以根据不同的电压等级为各种型号的电动汽车充电。充电桩的输入端与交流电网直接连接,输出端都装有充电插头用于为电动汽车充电。充电桩一般提供常规充电和快速充电两种充电方式,人们可以使用特定的充电卡在充电桩提供的人机交互操作界面上刷卡使用,进行相应的充电方式、充电时间、费用数据打印等操作,充电桩显示屏能显示充电量、费用、充电时间等数据。



充电桩特点介绍





提供人机交互操作;提供直流、交流充电接口,具备语音提示功能;具备刷卡功能,具备打印凭条的功能;

和BMS实时通信,获取动力电池类型、单体电压、剩余容量、温度、告警等信息,向充电机发生控制指令、开关      信号,控制充电机启动与停止,获取充电机状态信息;

具备充电接口的连接状态判断、联锁、控制导引等完善的安全保护控制逻辑,具备CAN2.0B、RS485通讯接口,      可以和集中监控通信,上送充电状态信息;

具备漏电、短路、过压、欠压、过流等保护功能,确保充电桩(栓)安全可靠运行;防护等级IP54

















充电桩规格介绍


  名称:充电桩

  尺寸规格 :735mm×400mm×1600mm(长度×宽度×高度)

  机柜结构介绍:
     内部型材框架;
     采用2mm钢板制作框架结构,旋转门、可拆卸侧板等;
     利用快装连接件、撞击锁、铰链及密封条构成柜体的锁闭系统;
     外装门、信息操作界面以及侧板;

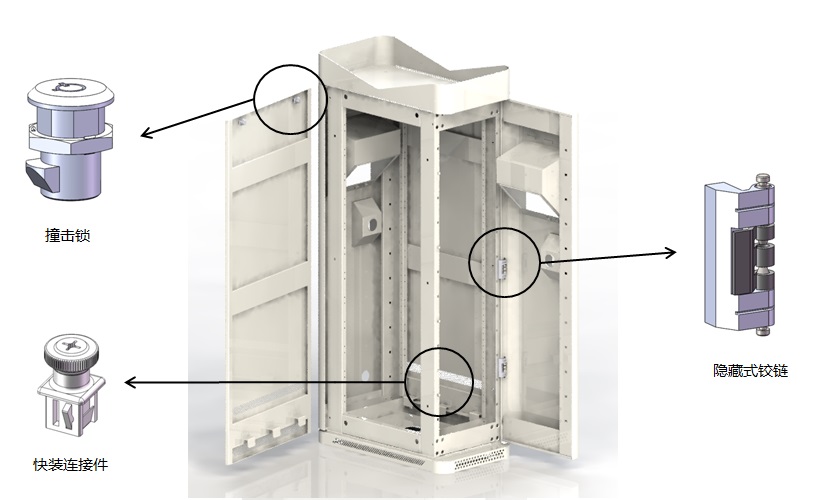

充电桩锁闭系统解决方案展示






 锁闭系统产品介绍

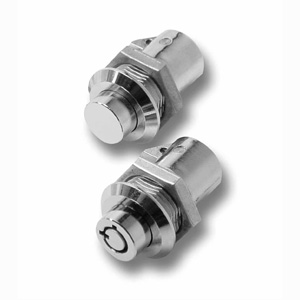

 名称:撞击锁

    撞击锁分为两种长度分别为31.5mm和36.5mm;
    解锁使用钥匙旋转90°开启;
    关闭时锁舌会自动复位锁闭
    撞击锁钥匙使用DIRAK D0205或不同齿增加安全性;
    固定螺母带接地功能,可应用于电器机柜;
    锁体锌合金,表面镀铬;











 名称:PA拉手

    配合DIRAK标准开孔的锁具使用,占用空间小开启方便快捷;
    在锁具配合拉手使用时,锁紧高度H值需要减少2mm;
    拉手材质为PA黑色;









 名称:快装连接件

    开孔尺寸为9.5mm,不需要安装工具;
    快装连接件分为两种安装方式,先将连接件推入异形开孔前面板,使连接件的弹片先预安装在前面板,或者直接推入两层        方形开孔面板;
    可用于连接门、盖子、机柜模块等;
    连接件滑块有补偿功能,可以消除产品中的间隙,安全可靠耐振动;
    安装多个连接件时可单独开启,不会互相影响;
    安装时间与传统螺钉结构相比缩短90%;
    连接件材质为锌合金镀铬,滑块材质为粉末冶金压铸;

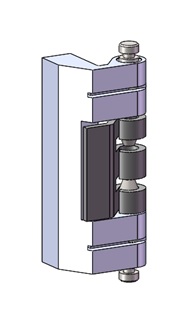

名称:隐藏式铰链

    铰链为隐藏式结构用于外装门,门折边25mm;
    铰链结构简单,使用稳定可靠,占用空间极小;
    铰链轴向上和向下可拔出销子,即可拆下门件;
    销轴被框件内的钢丝弹簧卡住,可防震防松脱;
    铰链左右门通用,最大开启角度120°;
    M5螺纹孔处可配合防水密封圈,达到IPX5;
    铰链材质为锌合金喷砂,框件和销轴钢镀锌;











锁闭系统产品特点介绍





快装连接件可方便快捷的将门固定,稳定可靠防震动,无需安装工具,关闭推压即可,开启时只需旋转把手或螺丝刀旋转即可开锁;

撞击锁安装于侧面可拆卸门上,开启使用钥匙旋转90°不同齿锁芯增加安全性,锁闭推压门板即可固定,锁舌会自复位锁紧,螺母带接地增加电气安全性;

隐藏式铰链广泛应用于外装门结构,安装方便占用空间小,有快拆功能可快速拆卸门板,销轴带有钢丝弹簧卡子具备防震功能,配合密封圈安装可实现IPX5防护级别;

PA拉手结构简单安装方便,占用空间极小,标准的开孔尺寸可以通用DIRAK的多款产品使用;




下载模型
产品名称 系列号 物料号
撞击锁 L31.5/36.5 1-501 264-9002.00-00000
撞击锁 L31.5/36.5 1-501 200-4703.03-00000
系留紧固件 方9.5 带快速安装装置 1-035SL 294-9210.00-00042
