九折型材机柜锁闭系统解决方案

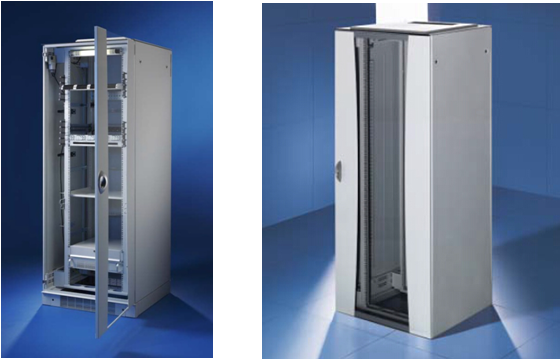

九折型材机柜展示



      ▲九折型材的机柜是根据其折弯次数而命名机柜的柱梁结构,九折型材为封闭的柱梁结构,比传统的开放梁柱、C型材结构强度高,受力大,正因为具有良好的优点,所以广泛的应用于机柜行业。






九折型材机柜结构展示


       ▲九折型材机柜组装简单,结构稳定坚固



九折型材机柜特点介绍

   优秀的框架式结构设计:九折型材框架结构安装U立柱以25mm栅格方式布置安装孔,有效提升机柜结构可调节性;

   结构坚固,可用空间大:九折型材框架结构以最小的横截面积达到高的稳定性且机械性能好,并增加机柜内部可用空间;


   最高的力学性能:九折型材框架结构具备最高的静力学特性以及最宽敞的内部利用空间,载重能力突出,静态承重可达1000Kg;

   左右侧板和前后门可进行拆卸,可全方位进行操作。

   外观尺寸标准化,主体颜色可进行选择;

















九折型材机柜规格介绍


   名称:网络机柜


    尺寸规格 :600mm×815mm×2200mm(深度×宽度×高度)



    机柜结构介绍:

         内部搭建九折型材骨架;

         采用2mm钢板制作门、门框、侧板及顶板;

         利用锁具、铰链及密封条构成柜体的锁闭系统;

         ★外装双开门;














九折型材机柜锁闭系统解决方案展示





锁闭系统产品介绍

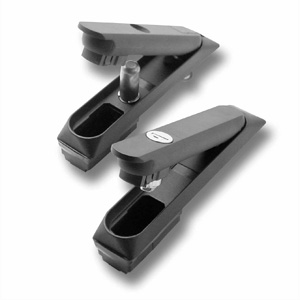

     摇把锁



             流线型外观设计,外形美观; 通体黑色;

               左右门通用

               锁盘采用PA6+30%玻纤制作,即增加锁体的物理性能,又具有极好的抗腐蚀与抗天气性能;

        装配排片锁芯,具有一定的防盗功能;
               把手采用锌合金材质制作,增加了摇把锁的极限强度,使用摇把锁时把手不易断裂;

               锁具底部安装密封盖,使锁具的防水防尘等级达到IP65;





闩体系统


            由于闩体内部采用齿轮齿条的运动配合,使闩体系统在工作时稳定可靠误差小;
            可以根据柜体高度定制闩体扁杆长度;

            为了满足不同厚度的门框的需要,我们在闩体扁杆上安装直角终端,可根据客户的门框厚度

       定制直角终端,以满足客户需求;




隐藏式铰链



      此铰链为隐藏式铰链,可以完全安装于门内部;

      此铰链安装空间小,可以极大的增加柜体内部的使用空间;

      采用全金属材质制作此铰链,增加铰链的承重能力,使此铰链能应用到较重的柜门上;

                                                铰链门件为焊接安装,铰链框件为螺钉安装;




图袋


          此图袋采用耐冲击PS制作,极大的增加图袋的强度与承重能力;

           A4幅面,可以放入A4纸大小的文件;

           颜色为灰色;






          材质为PA6+30%玻纤,具有较高的强度;

          在闩体系统中安装导槽,促使扁杆在摇把的带动下能稳定的上下运动,以实现锁闭系统的正常工作;
          安装时需在门内外表焊接M6螺柱以辅助安装;






锁舌


         锁舌材质为钢,表面镀锌;

         通过连接件安装到闩体系统中,使锁闭系统能实现三点锁紧的功能,增加柜体的整体稳定性;





矩形密封


     材质为EPDM,具有极好的适应环境的能力,适应温度可达-50到+120℃,并具有极好的

  耐天气性、抗老化性能及抗化学物质性等;

             安装到柜门上即可减轻关门时门与框碰撞的冲击力也能起到一定的防水防尘作用;










九折型材机柜锁闭系统特点介绍




             由于此网络机柜高2200mm,属于较高类型的机柜,为了增加机柜的稳定性,选择结构紧凑的闩体系统,在摇把锁带动扁杆运动,并在导槽的辅助作用下,扁杆能稳定的上下运动,达到完美的锁闭与开启功能;


             在闩体系统中增加锁舌以实现三点锁紧的功能,即柜体上、下、中间都有锁紧点,能将门与框锁闭的更加紧密,增强了柜体的整体稳定性与抗震能力;

             在门内表面特意粘贴矩形密封条,位置定位于关门时门与框边缘接触的地方,这样的设计是为了在关门时减轻门与框碰撞的冲击力,并通过压缩密封条,使门与框锁闭的更加紧密;另外还可以使柜体达到一定的防水防尘功能;

             选用占用空间极小的锌合金铰链,即能增强柜体的承重能力,又能极大的增加柜体的内部应用空间;















下载模型
产品名称 系列号 物料号
矩形密封条 5-125 273-1608.00-00000
闩体系统 FS PrC 3-130 208-1501.03-00000
图袋 6-220 231-9001.00-00000
闩体系统 3-075 208-9403.00-00000
