电池储能集装箱结构抗爆性能优化设计
1. 为啥要给电池集装箱穿“盔甲”？
电池储能很火： 现在到处都在用大电池组（装在像集装箱的大箱子里）来存电，用在发电厂、电网和我们小区附近，帮忙稳定供电。
但有安全隐患： 电池（不管是铁锂电池还是铅酸电池）工作时，万一内部短路，可能会起火甚至爆炸！这可不是小事：
2021年北京一个大电池站爆炸，死了3人（包括消防员）。
2022年美国一个房车公园电池爆炸，集装箱被炸得鼓包变形
关键问题： 当集装箱里的电池真的爆炸了，这个集装箱本身够不够结实？能不能像“盔甲”一样，顶住爆炸冲击，保护外面的人不被炸飞的碎片或冲击波伤害？这就是我们要解决的。
2. 普通集装箱扛不住爆炸
现在常用的方法： 就是拿标准的运输集装箱（本身设计只考虑装货运输，根本不考虑爆炸），在里面加装电池架子、电线什么的，改造成电池集装箱。
问题来了： 这种“改装车”的结构强度，完全达不到防爆要求。真炸了，它自己就先散架了，更别说保护外面了。
3. 用“电脑模拟爆炸”找出弱点
为了解决这个问题，工程师们对一个40英尺长的改装电池集装箱做了研究，目标是让它能扛住内部21千帕（相当于每平方米受2.1吨力）、持续0.1秒的爆炸冲击而不散架。怎么研究？用超级电脑做“虚拟爆炸实验”！
“搭积木”建模： 在电脑软件（HYPERMESH）里，用数字“积木块”（壳单元模拟箱体钢板，梁单元模拟门锁杆）精确复制了整个集装箱的结构，连材料（普通钢Q235和高强钢Q345）都设定好。
“引爆炸弹”： 在软件（LS-DYNA）里，模拟在箱子内壁瞬间施加那个21kPa、0.1秒的爆炸压力。
“看伤势”： 电脑计算后，会显示箱子哪里变形最厉害、哪里的材料“受伤”过度（发生塑性变形甚至断裂）。判断标准：
变形不能太大： 比如门框柱子弯折的角度不能超过6度（规范要求）。
材料不能“断”： 钢材被拉伸的程度不能超过它能承受的极限（塑性应变极限）。
4. “虚拟爆炸”结果：原设计惨不忍睹
电脑模拟显示，原来的集装箱设计在爆炸面前非常脆弱：
变形巨大：
折叠门中间那根柱子被炸弯了313毫米（像被大力士掰弯了）！
爆炸后它没能完全弹回来，永久弯了250毫米以上。
弯折角度超过13度！远超安全标准（≤6度）。

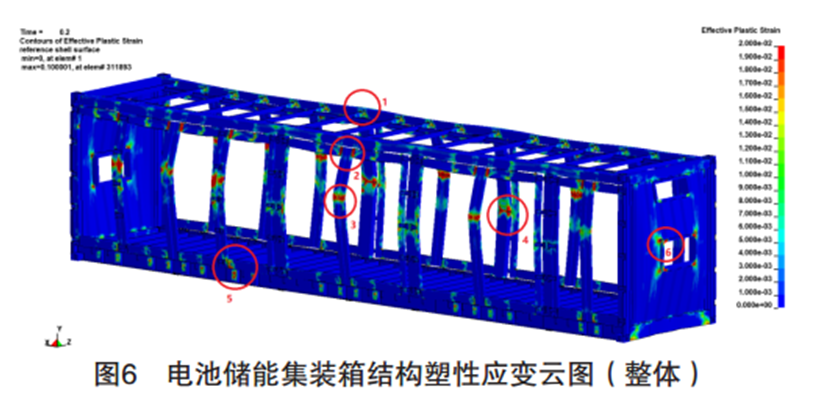

多处“骨折”： 电脑云图（图6, 7）
标出了很多地方“重伤”，材料被拉伸过度，相当于“断了”（单元失效），包括：
门框的柱子和横梁（多处）。
箱体侧面的主要支撑柱。
天花板的横梁连接处。
观察窗周围的连接点。
简单说：这箱子要是真炸了，肯定四分五裂。
5. 怎么给它穿上“防爆盔甲”？—— 结构优化
针对这些“弱点”，工程师们给集装箱来了个“全身加固手术”：
侧面墙太软？ ➔ 加两根“顶梁柱”（竖向立柱），增强抗弯能力，防止观察窗那里被炸飞。
主支撑柱太细？ ➔ 换更粗更壮的钢管！加大截面尺寸，让它能扛住中间巨大的弯曲力。
天花板横梁接头弱？ ➔ 把“C”型小梁换成“方管”大梁！这样和主梁连接更结实，受力更均匀，不容易扭坏。
门框是重灾区？ ➔ 全面加固！
门框柱子换更粗的钢管。
门框顶部和底部的横梁换成更结实的矩形钢管。
在门框中间再加一根竖向立柱（相当于多一根门闩）。
在门框上加两根横向的加固梁（像多几道门栓）。
门锁杆怕被剪断？ ➔ 升级锁具！
多加两根锁杆（上下各一根）。
把原来旋转的搭扣锁，改成插销式固定（像插门闩）。这样受力更均匀，不容易被剪断，而且方便用更粗的插销。
6. “盔甲”效果如何？—— 再炸一次（虚拟的）
把加固后的新设计再放进电脑模拟爆炸：
变形大大减小：
最大变形从313mm 降到只有76mm！（效果立竿见影）
永久变形小于50mm。
门框柱子弯折角度 降到2.6度！远低于6度的安全线，合格！
“骨折”基本消失：

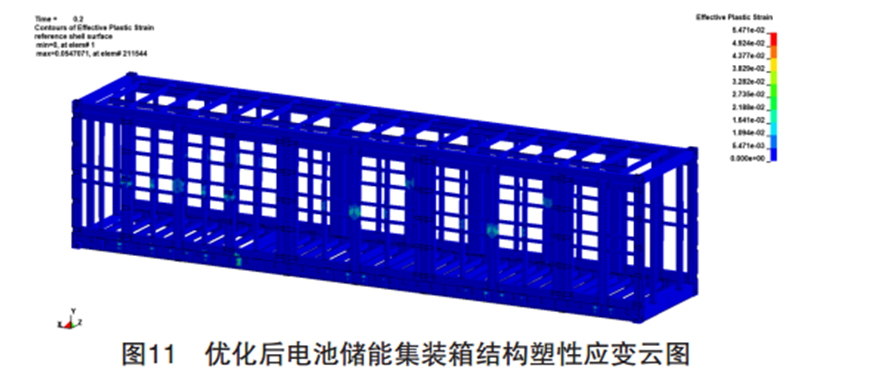

云图（图11）显示绝大部分地方都好好的，只有极个别点有轻微“皮外伤”（小塑性应变），完全没有“断掉”（单元失效）的地方了！
箱子整体变得非常结实。
7. 结论：花小钱，保大安全
通过“电脑模拟爆炸”，精准地找到了普通电池集装箱在爆炸面前的致命弱点（多处严重变形和断裂）。
针对这些弱点，有的放矢地进行了加固（换粗梁、加立柱、改锁具）。
加固后的集装箱，在同样威力的模拟爆炸中表现超级棒：变形大幅减小，结构保持完整，完全达到防爆要求。
这个思路和方法，给设计更安全的电池储能集装箱提供了重要参考。花点成本优化结构，就能在万一发生爆炸时，最大程度地保护生命财产安全，这钱花得值！
