动车组裙板锁紧方案

目的:

利用锁具锁紧动车组裙板,达到防震、防松并具有二次防护的功能;

应用环境:

(1) 环境温度: -40℃~+45℃。 (2) 相对湿度:≤95%(该月月平均最低温度为25℃)。 (3) 海拔高度:≤1500m。 (4) 最大风速:一般年份小于15m/s;偶有33m/s。 (5) 有风、沙、雨、雪、雾霾天气,偶有盐雾、酸雨、沙尘暴等现象。 (6) 地震烈度:最高动峰值加速度0.3g。

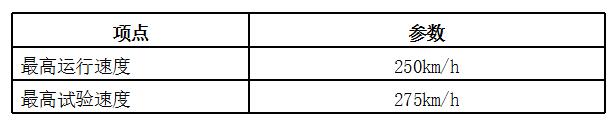

相关技术参数:

功能要求:

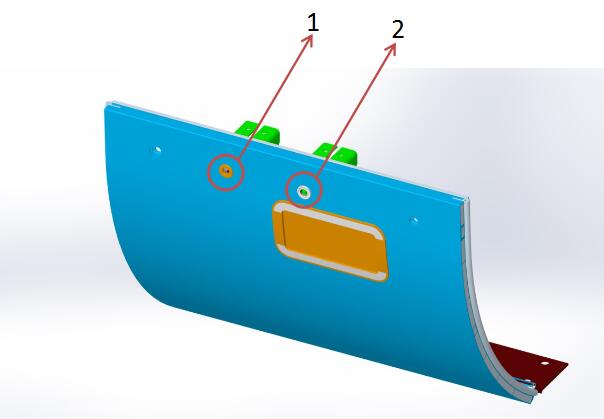

将锁具安装在裙板上,采用四角钥匙旋转锁芯实现裙板的开关功能,正常情况下裙板 仅通过锁具承载并锁紧。

解决方案:

1、利用裙板安全锁锁紧裙板,起到防震、防松功能,并承载裙板作用力及震动时产 生的冲击力;
2、利用裙板撞击锁进行二次防护:裙板安全锁在外力的作用下失效时,裙板撞击锁 防止裙板打开,实现二次防护功能;

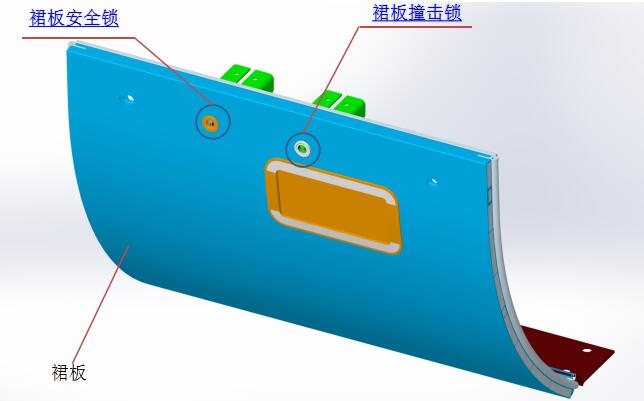

方案展示:



说明:
1、关门时推动裙板,撞击锁撞击锁紧,然后用工具钥匙向下压安全锁锁芯,并顺时针转动锁芯90度;
2、开门时先用工具钥匙向下压安全锁锁芯,并逆时针转动锁芯90度,解锁安全锁;然后用工具钥匙向下压撞击锁锁芯,并逆时针转动锁芯70度,此时向外打开门,此时裙板解锁。

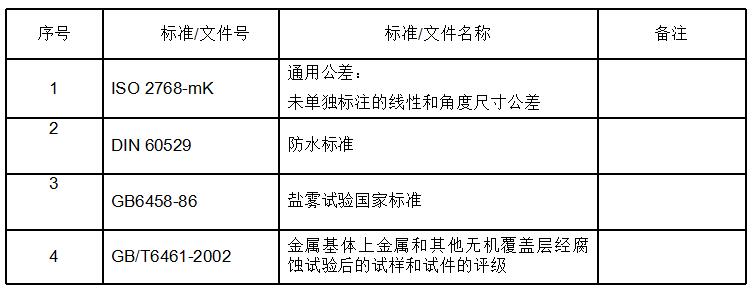

引用和参考的相关标准:
