40U通信柜系列产品系统解决方案

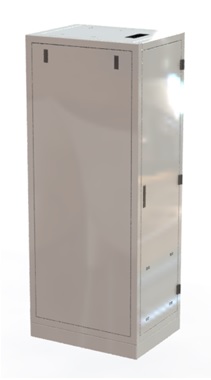

40U通信柜展示


       ▲40U通信柜一般为1778毫米左右的通信机柜,主要使用开放式设备机架,框架结构稳定组装方便,尺寸也可以灵活调整,四周面板可以设置不同结构,传统旋转门或者可以快速拆装的面板,连接固定主要由锁具、铰链、连接件或螺栓等固定,并具备良好的密封防护性能,广泛应用于电力通信等行业。


40U通信柜特点介绍



▲简洁的框架采用型材结构安装,内部占用空间小,外观主要以内装门和内装盖板为主,有效提升机柜内部空间利用率;


▲结构稳定,加工和组装难度低,内部设置不同加筋时可灵活安装各种模块,并具备一定的防护性能;


▲柜体四周左右门和前后面板都可以进行拆卸,可从各个方向对机柜进行操作。


▲外观尺寸为标准40U,也可以灵活调整,柜体颜色多种选择;














40U通信柜规格介绍




  ▲名称: 40U通信柜

  ▲尺寸规格 :800mm×610mm×2000mm(长度×宽度×高度)

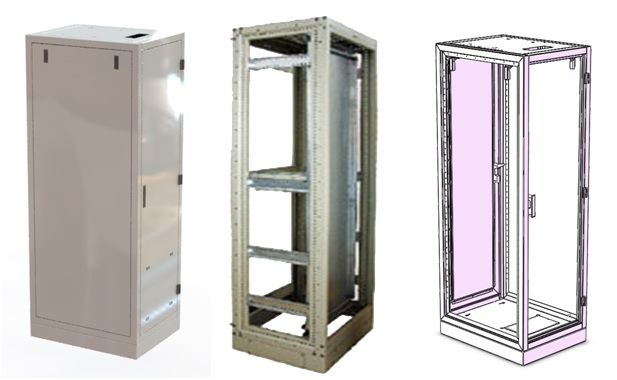

  ▲机柜结构介绍:
       ★内部型材框架;
       ★采用1.5mm钢板制作门、门框、侧板及顶板;
       ★利用锁具、铰链及密封条构成柜体的锁闭系统;
       ★内装门以及盖板;











40U通信柜锁闭系统解决方案展示





锁闭系统产品介绍


摇把锁

      ★锁体超薄外观设计,降低锁体突出高度为11.5mm;
      ★锁体锌合金,表面沙面亚光发黑;
      ★带有排片锁芯,具有一定的防盗功能;
      ★可安装单点或三点锁舌,左右门通用;
      ★带有快速安装装置,可以免工具快速装配;
      ★发未锁定状态下的把手在锁盘内有止动装置;
      ★锁具内部安装有密封圈,使锁具具备IP65的防水防尘等级;

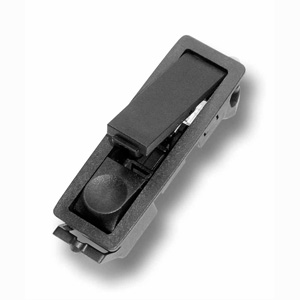

▲快装压缩锁


        ★插夹式压缩锁主要用于钣金柜体,钣金厚度1.4mm-3mm;
        ★锁体为内嵌式设计,突出钣金外仅为6mm;
        ★带有排片锁芯,具有一定的防盗功能;
        ★外部设置有锁芯控制的按钮,按压即可自动弹出开锁;
        ★内部锁舌带有调节螺丝,锁舌锁紧高度可调;
        ★此锁为轻型门设计,如电器外罩或空气处理机柜等;
        ★锁具预装时处于打开状态,推入即可完成安装;
        ★锁具材质为PA黑色,拥有更好的绝缘性;









▲铰链


        ★铰链为隐藏螺丝固定方式,可以快速拆卸,适用于内装门;
        ★铰链最大开启角度180°,同时可适用于外装门,开启角度130°;
        ★铰链应用范围广泛,可适用于各类机箱柜体安装;
        ★链材质铸锌表面发黑;可应用于户外机柜;

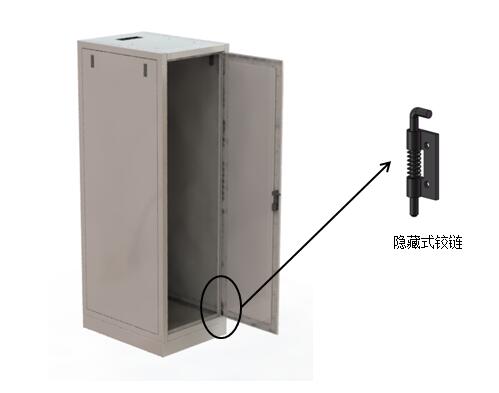

▲隐藏式铰链


        ★铰链结构简单,使用稳定可靠,占用空间极小;
        ★用于内装门的隐藏式铰链,销轴装有弹簧可快速拆卸;
        ★铰链分为左门型和右门型,也可用于加长门型;
        ★销轴直径φ4mm,并使用螺钉固定;
        ★铰链材质为普通钢镀锌;












40U通信柜锁闭系统特点介绍

快装摇把锁    安装方便快捷,并具备IP65防护等级,内部可以配合3点锁舌实现多点锁紧,增加门的结构稳定性;

压缩锁     主要安装在可拆卸的面板一端,同样具备快装功能,并且外部突出更小,外观更加平整,触发按钮即可自动弹开并解锁,使用更加便利;


铰链     可同时适用于外装门和内装门应用广泛,螺钉固定强度高使用稳定,安装后可快速拆装,方便灵活,表面发黑处理可应用于户外环境使用;

隐藏式铰链    结构简单螺钉固定,并带有弹性销,可快速拆装,销子在门在装入时还可以自动弹出,无需手动操作;


下载模型
产品名称 系列号 物料号
摇把锁 PrC 带快速安装装置 2-075SL 407-9302.00-00015
压缩锁 6-162 282-9407.00-00000
外露式铰链 Pr01/04 180度 4-345 217-9503.00-00000
隐藏式铰链 Pr02 120度 4-392 245-9001.00-00000
