移动式充电机产品解决方案

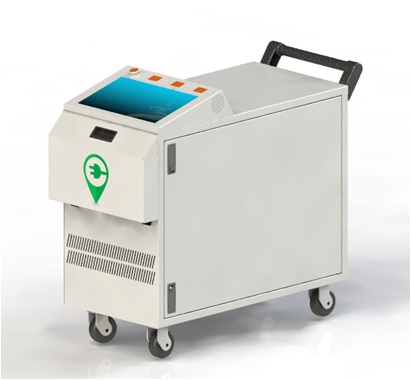

◆产品展示


 该产品为电动汽车移动式充电设备,体积小巧功能完善,主要从事智慧电网和新能源应用、节能减排提供设备与解决方案,其主要特点在于采用多层金属骨架设计,具备完善电池保护措施,使用过程中具有高安全性,并且有即插即用,方便移动等诸多优势,为电动小型乘用车提供完善的配套设施。




特点介绍


▲外观小巧移动灵活,操作简单使用方便,即插即用充电快速;


▲设备顶部设有液晶屏操作界面,操作更加直观方便,能够显示全部充放电数据,做到精确管控;

▲设备前部设有充电枪收纳盒,打开后可作为工作平台;

▲设备侧面为维护检修舱门,方便对设备内部进行检查与调试;















规格介绍





▲名称: 移动充电机

▲尺寸规格 :945mm×400mm×800mm(长度×宽度×高度)

▲机柜结构介绍:
       ★内部加强筋增加整体框架强度;

       ★采用2mm钢板制作箱体、门框、收纳盒及屏幕罩板;

       ★利用锁具、拉手、铰链及碰珠构成柜体的锁闭系统;

       ★检修仓内装门以及下翻收纳盒;













锁闭系统解决方案展示








锁闭系统产品介绍



▲快装压缩锁

  ★插夹式压缩锁主要用于钣金柜体,钣金厚度1.4mm-3mm;
  ★锁体为内嵌式设计,突出钣金外仅为6mm;
  ★带有排片锁芯,具有一定的防盗功能;
  ★外部设置有锁芯控制的按钮,按压即可自动弹出开锁;
  ★内部锁舌带有调节螺丝,锁舌锁紧高度可调;
  ★此锁为轻型门设计,如电器外罩或空气处理机柜等;
  ★锁具预装时处于打开状态,推入即可完成安装;
  ★锁具材质为PA黑色,拥有更好的绝缘性;








锁闭系统产品介绍

拉手

  弯曲形拉手,管材直径φ30mm,长度可任意选择;
  拉手可以水平或垂直安装应用;
  钢管直径较大,两端件的安装牢固,能承受较大拉力;
  拉手总长度计算需要在钢管长度上增加10mm;
  拉手非常适合安装于大型或重型门以及机柜使用;
  拉手使用M8六角螺钉或沉头螺钉固定;
  钢管材质为钢覆PVC黑色,端件材质PA黑色;







锁闭系统产品介绍


阻尼铰链

  铰链为传统蝶形铰链,外露螺丝固定方式,安装稳定可靠,适用于外装门;
  铰链最大开启角度180°,特殊安装方式可以达到270°;
  铰链应用范围广泛,可适用于各类机箱柜体安装;
  铰链在全部转动行程内能够保持均匀阻尼力,并可悬停与任意角度;
  铰链材质铸锌表面发黑,销轴不锈钢,可应用于户外环境;








锁闭系统产品介绍


拉手

  此款产品为快速安装型拉手,无需安装工具,推入开孔即可固定;
  拉手可以水平或垂直安装应用;
  拉手可安装于0.75mm-2.2mm厚的钣金结构;
  此款拉手在不同的安装厚度使用时有不同的开孔尺寸;
  拉手材质PA黑色;











锁闭系统产品介绍


隐藏式铰链

  铰链为可拆卸式结构嵌入式安装,用于内装门;
  主要应用于门的顶部和底部,无需工具可快速安装;
  占用空间小,按压即可固定,门与框的开孔尺寸有所不同;
  销轴装有弹簧可自复位,使安装于拆卸更加便利;
  铰链壳体材质为PA黑色,销轴钢镀锌;














锁闭系统产品介绍


碰珠

  碰珠件与配对件均采用沉头螺钉固定,表面不突出外观更整洁;
  操作简单,锁紧力量适中,耐振动;
  安装方向灵活,可平行安装或垂直安装;
  碰珠材质为黄铜,钢珠材质不锈钢;













闭系统特点介绍

 压缩锁主要安装在可拆卸的面板一端,同样具备快装功能,并且外部突出更小,外观更加平整,触发按钮即可自动弹开并解锁,使用更加便利;

 阻尼铰链安装在收纳盒位置时,可以很好的起到缓冲作用,防止其快速旋转开合,产生冲击载荷造成设备的损坏;

 隐藏式铰链结构简单无需螺钉固定,按压推入即可完成安装,占用空间极小,销轴带弹性复位,可快速拆装,装入时可自动弹出,无需手动操作;

 碰珠锁产品结构简单,使用稳定可靠,有良好的耐振动性能,安装方式灵活,占用空间极小,应用广泛;

下载模型
产品名称 系列号 物料号
压缩锁 6-162 282-9407.00-00000
拉手 6-1600.02 213-0104.03-00000
拉手 6-1600.02 213-0103.03-00000
拉手 用于滑动门 6-1680 213-0401.00-00000
拉手 6-1411 213-0703.03-00000
隐藏式铰链 Pr02 120度 4-393 245-9303.00-00000
